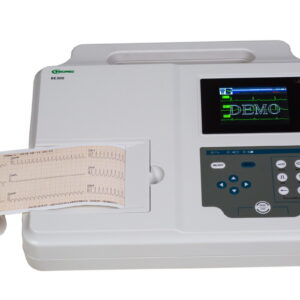

Електрокардіограф ВЕ300 — 12-канальний ЕКГ-апарат

ВЕ300 — апарат для синхронної реєстрації ЕКГ по 12 відведеннях у амбулаторних і стаціонарних умовах. Вага 2,3 кг і габарити 277×317×65 мм дозволяють використовувати прилад як у стаціонарному кабінеті, так і при обходах палатами. Вбудований термопринтер із роздільною здатністю 8 точок/мм по вертикалі та 40 точок/мм по горизонталі забезпечує читабельний архівний запис без потреби в зовнішньому обладнанні.

12-розрядне АЦП, коефіцієнт ослаблення синфазних завад ≥ 100 дБ та набір цифрових фільтрів — мережева перешкода 50/60 Гц, дрейф ізолінії, ЕМГ-фільтр — формують стабільний сигнал навіть при наявності зовнішніх перешкод. Апарат відповідає вимогам IEC 60601-2-25 до електрокардіографів.

Переваги

• Синхронна реєстрація по 12 відведеннях: одночасне знімання всіх відведень без часового зсуву між ними — важливо для аналізу порушень провідності та аритмій.
• Кольоровий РК-дисплей 320×240: відображає три канали одночасно, а також схему підключення електродів та статус контактів — персонал бачить проблему з’єднання до початку запису.
• Чотири формати друку: 1×12, 1×12+1R, 3×4, 3×4+1R — вибір під протокол закладу без додаткового налаштування.
• Внутрішня пам’ять на 250 записів: ЕКГ зберігаються без друку, що знижує витрати на термопапір і дозволяє архівувати дані для подальшого перегляду.
• Інтерфейси RS232, USB, LAN: копіювання записів на флеш-носій, оновлення ПЗ, підключення до мережі закладу та налаштування бази ЕКГ.
• Автономна робота понад 2 години: літієва батарея 14,4 В / 1600 мАг забезпечує повноцінну роботу без мережі — для кабінетів без стабільного живлення або виїзних обстежень.
• Автоматичне налаштування ізолінії: прилад коригує базову лінію самостійно, без ручного втручання оператора.

Технічні Характеристики

• Кількість відведень: 12 стандартних, синхронне знімання.
• Діапазон ЧСС: 30–300 уд./хв.
• АЦП: 12-розрядне.
• Частотна характеристика: 0,05 Гц — 150 Гц (+0,4 дБ / −3 дБ).
• Коефіцієнт посилення: АВТО, 2,5 / 5 / 10 / 20 / 10/5 / 20/10 мм/мВ; похибка ±2%.
• Коефіцієнт ослаблення синфазних завад: ≥ 100 дБ.
• Термодрук: 8 точок/мм (вертикаль), 40 точок/мм (горизонталь); ширина паперу 80 мм, ефективна ширина друку 72 мм.
• Швидкість подачі паперу: 5 / 10 / 12,5 / 25 / 50 мм/с (±2%).
• Пам’ять: 250 записів.

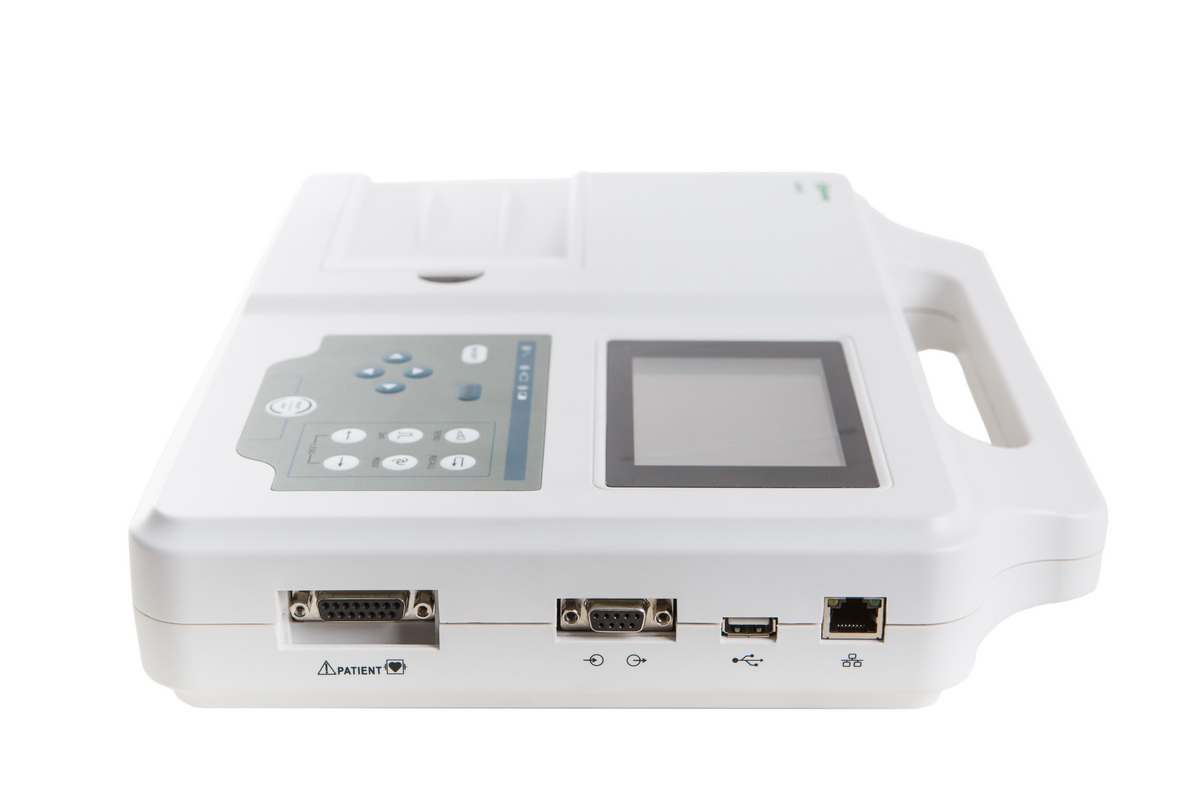

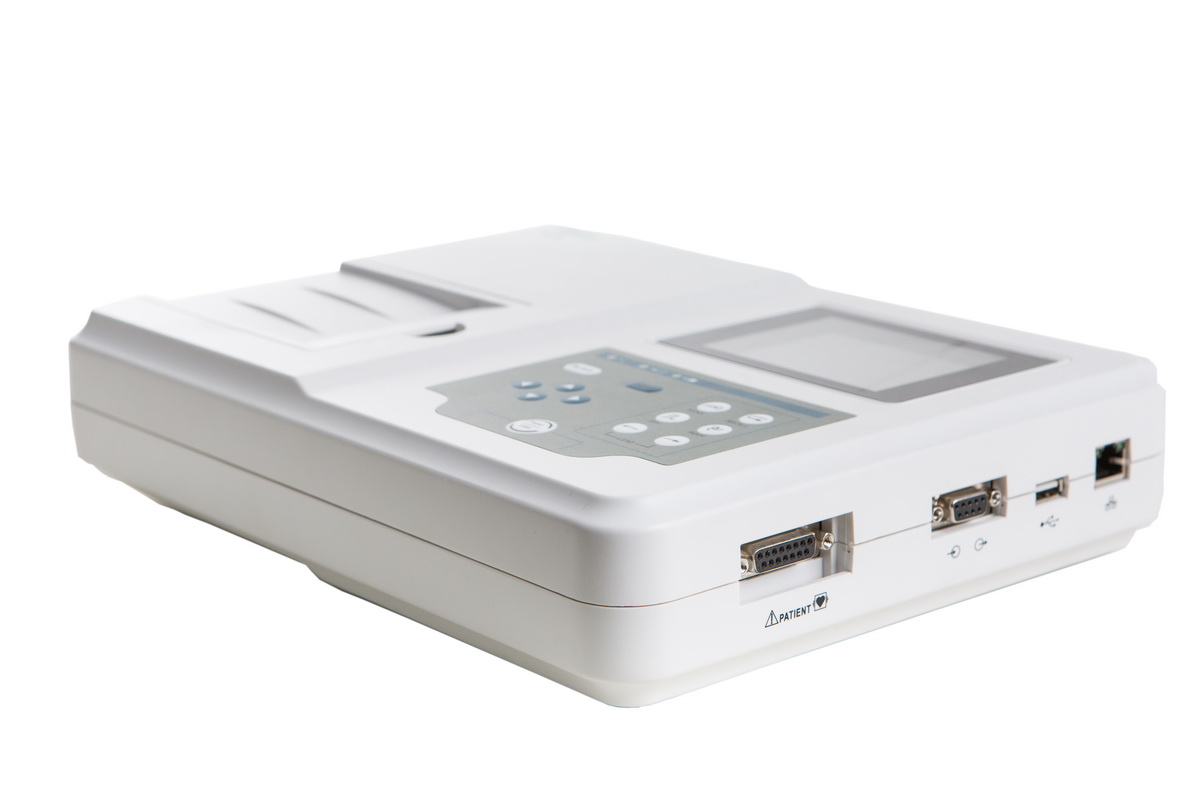

• Порти: RS232, USB, LAN.
• Живлення: 220 В~ / 50–60 Гц / 35 ВА; акумулятор 14,4 В / 1600 мАг.
• Габарити / вага: 277×317×65 мм / 2,3 кг.

Сфера Застосування

• Кардіологічні кабінети та відділення — рутинна реєстрація ЕКГ у спокої згідно з протоколом IEC 60601-2-25 (мінімум 10 с запису, швидкість 25 мм/с).
• Амбулаторні заклади, ФАП та сімейна медицина — компактний корпус і автономне живлення дозволяють роботу без стаціонарної точки підключення.
• Приймальні відділення та відділення загальної терапії — первинне обстеження пацієнтів із кардіальними скаргами перед направленням до профільного спеціаліста.
• Заклади з потребою мережевої архівації — підключення через LAN-порт до бази ЕКГ закладу та передача записів в інформаційну систему.
